winplotz.exe / wp32z.exe - WinPlot (apraksts par win3 versiju winplotz.exe)-
satur programmu divdimensionālu un trīsdimensionālu grafiku zīmēšanai. Programmu var izmantot arī diferenciālvienādojumu grafiku zīmēšanai, piemēram, vektoru formā.
Divdimensionālu zīmējamo grafiku var uzdot kādā no formām y=f(x), r=f(t), vai F(x,y)=0.

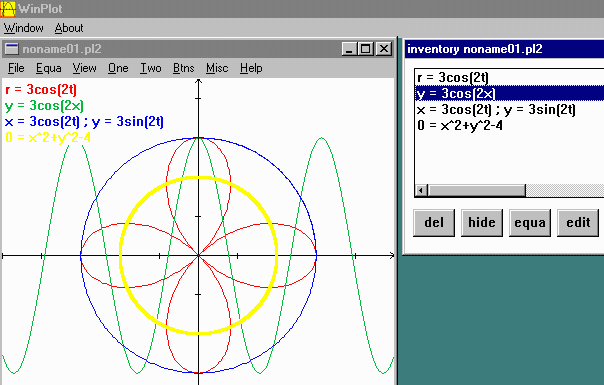

Te variet aplūkot grafiku, kas ietver visus minētos variantus (uzklikšķinot uz bildes, to varēs apskatīt palielinātu):
Funkcijas definēšanai var izmantot funkcijas:
sin , cos , tan , csc , sec , cot , pi , ln , log , exp , sinh , cosh , tanh , arcsin , arccos , arctan , int (veselā daļa), sqr (kvadrātsakne) , abs,
kā arī mazāk tradicionālas funkcijas:
root(n,x) = n-tās pakāpes sakne no x,
pow(n,x) = xn,
max(a,b,..) un min(a,b,..),
sgn(x) = x/abs(x) (= +1, ja x - pozitīvs, = -1, ja x - negatīvs),
frac(x) = x - int(x),
hvs(x) = (1 + sgn(x))/2,
binom(n,r) = n!/r!/(n-r)!,
sum(b,f(n,x)) = f(1,x) + f(2,x) + ... + f(b,x),
prod(b,f(n,x)) = f(1,x) * f(2,x) * ... * f(b,x),
rnd(x) = gadījumskaitlis robežās no -x līdz x,
u.c.
Trīsdimensionālām bildēm funkciju, kam jāzīmē grafiks, var uzdot attiecīgi sekojošos veidos: z=f(x,y), z=f(r,t), , vai 0=f(x,y,z).
Funkcijai var noteikt arī robežas. Piemēram, pie "lo x" jāuzrāda minimālā x vērība, bet pie "hi x" - maksimālā x vērtība.
Katra grafika zīmēšanai var izvēlēties arī vienu no piedāvātajām 25 krāsām.
Jāpiebilst, ka vairāku trīsdimensionālu grafiku zīmēšana vienā attēlā prasa zināmu laiku, t.i., tas nenotiek gluži momentā un nākas kādu brīdi uzgaidīt, tomēr rezultātā iegūst bildi, kurā šie grafiki ir apvienoti. Skat., piemēram, attēlu zemāk.
Izmantojot taustiņus F8, Ctrl-F8, F9 un Ctrl-F9, iespējams attēlu arī pagriezt citā skatuleņķī, liekot tam pagriezties ap attēla horizontālo vai vertikālo asi, vienā vai otrā virzienā. Griešanās gan arī notiek ne gluži momentāli.
Patīkami, ka šajā programmā var aplūkot grafikus arī diferenciālvienādojumiem. Piemēram, ja x'=x2-y2; y'=2xy, tad grafiks izskatās šādi (lai attēlu palielinātu, uz tā jāuzklikšķina):
Jāatzīmē, ka, darbojoties ar programmu, aiz nezināšanas kaut ko izdarot nepareizi, nereti programma paziņoja kļūdu un "izmeta" no programmas.
Programma ir bezmaksas un ik pa laikam tiek uzlabota, par ko var pārliecināties augstākminētjā programmas URL - pēdējie programmas labojumi (uz 09.08.2000.) bijuši 15.07.2000.
Galvenie programmas trūkumi slēpjas faktā, ka programma vēl nav pilnīgi droša un ātra, bet potenciāli tā varētu būt itin laba programma, darbošanās iespēju ir diezgan daudz un labas.
